Celdas en serie
5. Con ayuda de cables conductores conectar dos o más pilas en serie. Esto se hace
uniendo la terminal de zinc de una celda con la de cobre de otra, y así sucesivamente
(Figura 3), usando las celdas galvánicas de todos los equipos. Lea en el multímetro
conectado desde la primera lámina de zinc, hasta el último alambre de cobre. A
continuación, registre el voltaje de cada celda y el de su conexión en serie. Sin quitar el
puente salino.
6. Ahora quite la conexión del multímetro y en su lugar conecte el led de 5 V, anote sus
observaciones en la bitácora.
Puente
salino
zinc
cobre

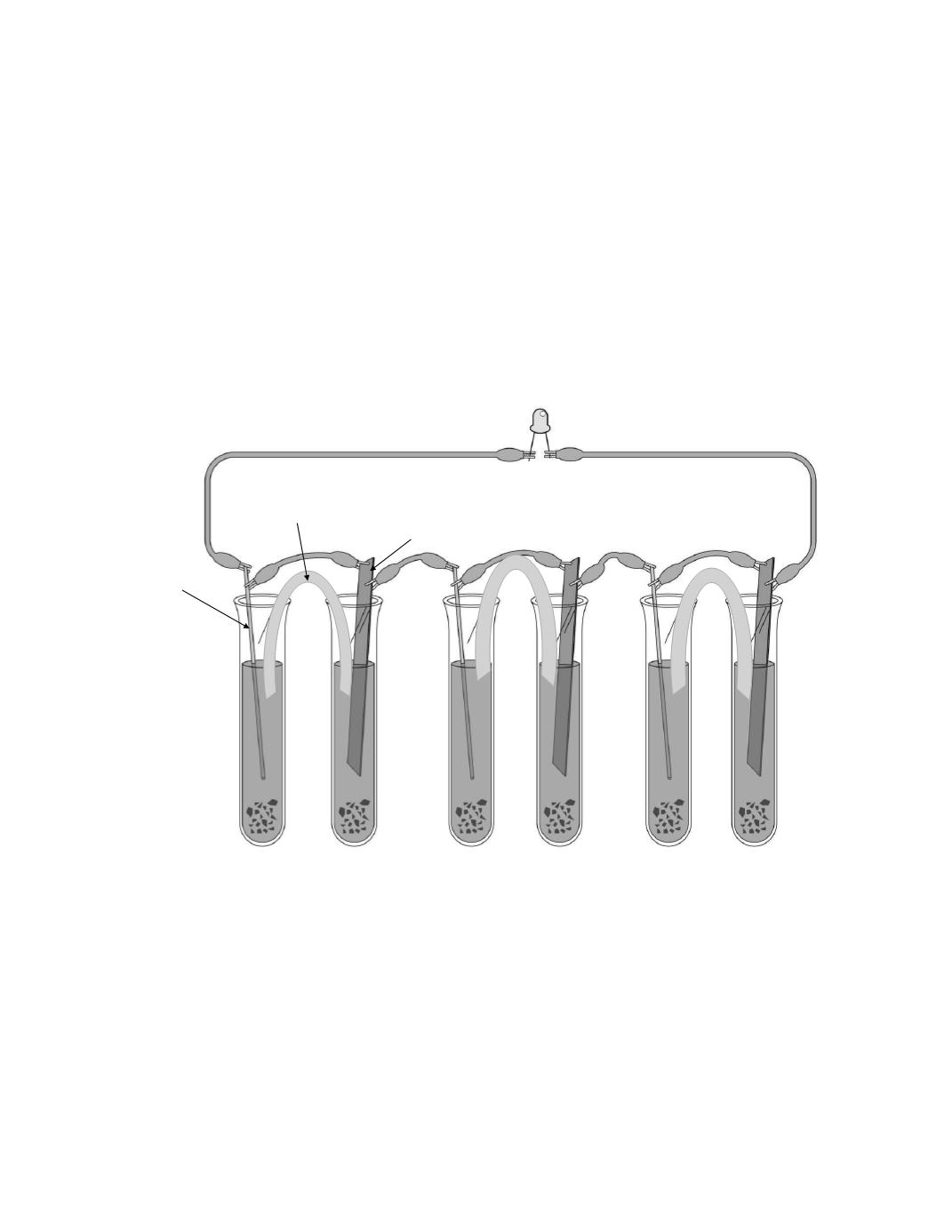

Figura 3. Arreglo en serie de las celdas galvánicas.
Celda electrolítica
7. En el vaso de precipitados de 30 mL colocar 10 mL de la disolución de CuCl
2
al 10 %
(midiendo en probeta de 10 mL). Colocar un pedazo de cinta adhesiva sobre el vaso
como soporte e insertar las barras de grafito (electrodos) haciendo dos agujeros, tener
cuidado al hacerlo ya que las barras de grafito son muy frágiles. Observar que ambos
electrodos estén sumergidos en la disolución.
